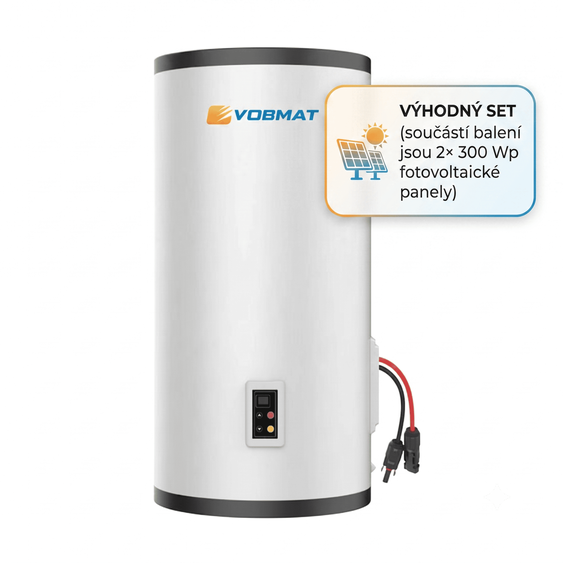

Set Hybridní bojler na fotovoltaiku Vobmat, 80l a 2x300Wp FV panely

Maximální energetická úspora a ekologie

Bojler Vobmat VSWHFVE80 je navržen tak, aby minimalizoval vaše účty za elektřinu. S roční spotřebou pouhých 438 kWh* (pro zátěžový profil M) a mimořádnou účinností ohřevu 70 % spadá do energetické třídy A. Kombinace tlusté 40mm polyuretanové izolační pěny a kvalitních materiálů zaručuje minimální tepelné ztráty, takže ohřátá voda vydrží teplá po dlouhou dobu. Součástí balení jsou navíc 2× 300 Wp fotovoltaické panely, díky kterým využijete energii ze slunce přímo pro ohřev vody a posunete soběstačnost vaší domácnosti na ještě vyšší úroveň.

Unikátní hybridní systém AC / DC

• Zásobování ze slunce (DC 36–65 V, příkon 325–1100 W): K bojleru můžete přes integrované 1m kabely s MC4 konektory přímo připojit fotovoltaické panely. Součastí balení jsou 2x300Wp FV panely. Energie ze slunce jde rovnou do topného tělesa.
• Zásobování ze sítě (AC 230 V, příkon 2000 W): Pokud slunce nesvítí dostatečně, bojler využije standardní elektrickou síť přes klasickou EU zástrčku.

Prvotřídní materiály a snadné ovládání

Vnitřní nádrž je vyrobena ze smaltované oceli o tloušťce 1,8 mm, která skvěle odolává tlaku i korozi. Samotné topné těleso je z vysoce kvalitní nerezové oceli SUS316L. Ovládání bojleru je plně elektronické – na přehledném digitálním displeji si snadno nastavíte požadovanou teplotu.

Pro koho je bojler určen?

Díky optimálnímu objemu 80 litrů a kompaktnímu vertikálnímu provedení je tento bojler ideální pro:

• Méně početné domácnosti (1–3 osoby) toužící po energetické soběstačnosti.
• Chaty, chalupy a rekreační objekty, kde oceníte jednoduché solární napájení „na přímo“.
• Eko-domácnosti, které chtějí efektivně využívat energi z vlastní mikro-fotovoltaiky bez nutnosti složitých bateriových systémů.

Klíčové výhody produktu

• Přímé připojení na solární panely bez potřeby drahého solárního střídače.
• Super úsporná energetická třída A pro minimální provozní náklady.
• Duální provoz (AC/DC): Automatický nebo kombinovaný ohřev ze slunce i ze sítě.
• Elektronická regulace s displejem pro přesné nastavení teploty od 30 do 75 °C
• Nerezové topné těleso SUS316L zaručující dlouhou životnost.
• Mimořádně tichý chod (hladina akustického výkonu pouze 15 dB).

Technické parametry

* Skutečná spotřeba elektřiny závisí na způsobu používání, nastavení teploty a využití fotovoltaiky.

Obsah balení

• hybridní bojler
• pojistný ventil
• odtoková hadička pojistného ventilu
• Upevňovací sada pro montáž na stěnu
• Návod k obsluze a instalaci
• 2ks fotovoltaické panely 300 Wp (*)
• 2ks Y spojky pro paralelní zapojení panelů (+,-)
• 2ks DC prpoojovací kabel 5 m (+,-)
• DC vypínač

(*) Montážní konstrukce panelů, uzemnění, ochranné prvky a instalační práce nejsou součástí setu.

Důležité bezpečnostní informace

Montáž ohřívače, fotovoltaických panelů, kabeláže a ochranných a spínacích prvků musí provést odborně způsobilá osoba. Instalace musí odpovídat návodu k výrobku, parametrům jednotlivých součástí a platným elektrotechnickým, stavebním, požárním a bezpečnostním předpisům.

Fotovoltaické panely vytvářejí stejnosměrné elektrické napětí vždy, když jsou osvětleny. Vypnutí ovládacího panelu ohřívače neznamená odpojení DC napětí. Před instalací, kontrolou nebo údržbou odpojte síťové napájení AC i fotovoltaické napájení DC vhodným odpojovacím zařízením a ověřte nepřítomnost napětí.

Dodržujte zejména následující požadavky:

• panely dodané v setu zapojte pouze způsobem uvedeným v přiloženém schématu; dva panely se připojují paralelně, nikoliv sériově;

• při paralelním zapojení používejte pouze panely se stejnými elektrickými parametry a stejnou orientací;

• dodržte správnou polaritu DC+ a DC−;

• mezi fotovoltaické panely a ohřívač instalujte dodaný nebo jiný vhodně dimenzovaný dvoupólový DC vypínač;

• používejte pouze kabely, konektory, spojky a další prvky určené pro stejnosměrné fotovoltaické obvody a odpovídající maximálnímu napětí a proudu soustavy;

• konektory nespojujte ani nerozpojujte pod zatížením; nejprve obvod odpojte DC vypínačem;

• kabely chraňte před mechanickým poškozením, ostrými hranami, tahem, vodou a dlouhodobým působením podmínek, pro které nejsou určeny;

• nepoužívejte poškozené, znečištěné, vlhké nebo vzájemně nekompatibilní konektory a žádné součásti svévolně neupravujte;

• fotovoltaické panely musí být bezpečně upevněny konstrukcí vhodnou pro dané místo instalace a zatížení větrem a sněhem;

• při práci ve výšce musí být použito odpovídající zabezpečení proti pádu.

Ohřívač musí být instalován svisle na dostatečně únosnou stěnu. Na přívodu studené vody musí být namontován dodaný pojistný ventil. Před připojením napájení AC nebo DC musí být zásobník zcela naplněn vodou.

Voda v zásobníku může dosahovat teploty až 75 °C a při odběru hrozí opaření. Doporučuje se instalovat vhodný termostatický směšovací ventil.

Ohřívač není určen pro venkovní instalaci ani do prostředí vystaveného mrazu, dešti, přímému slunečnímu záření nebo korozivním výparům. Fotovoltaické panely jsou naopak určeny pro venkovní použití za podmínek stanovených jejich výrobcem.

Před instalací si přečtěte návod k montáži a obsluze ohřívače a dokumentaci ke všem součástem setu.
